GE Vivid E95 аппарат ультразвуковой

• Эхокардиография детей и взрослых
• Эхокардиографические исследования с использованием УЗ-контрастов
• Стресс-эхокардиография
• Ангиология
• Транскраниальные исследования структур и сосудов головного мозга
• Близко расположенные органы и поверхностные структуры
• Органы брюшной полости
• Акушерство
• Гинекология
• Скелетно-мышечная система
• Урология
• Педиатрия
• Неонатология
• Интраоперационные исследования
• Чреспищеводные исследования детей и взрослых
• Чреспищеводные исследования взрослых с получением объемного изображения в реальном времени

• Advanced Q-Scan Imaging - автоматическая оценка и цветовое кодирование синхронности сокращения, деформации и скорости деформации миокарда
• AFI - режим цифровой недопплеровской качественной и количественной оценки региональной сократительной функции ЛЖ
• 2D AutoEF - режим автоматической недопплеровской количественной оценки глобальной сократительной функции ЛЖ по Simpson (датчики 4V-D, M5S-D)
• Smart Stress - модуль программ для проведения стресс-эхо исследований
• AFI Stress - модуль AFI Stress предназначен для проведения стресс-исследования и последующей автоматической оценки продольной систолической деформации миокарда на каждом этапе стресс-исследования с использованием различных протоколов
• BSI (Blood Speckle Imaging) - режим цветовой недопплеровской визуализации и качественной оценки внутрисердечной гемодинамики (датчики 6S, 12S, 6VT-D).

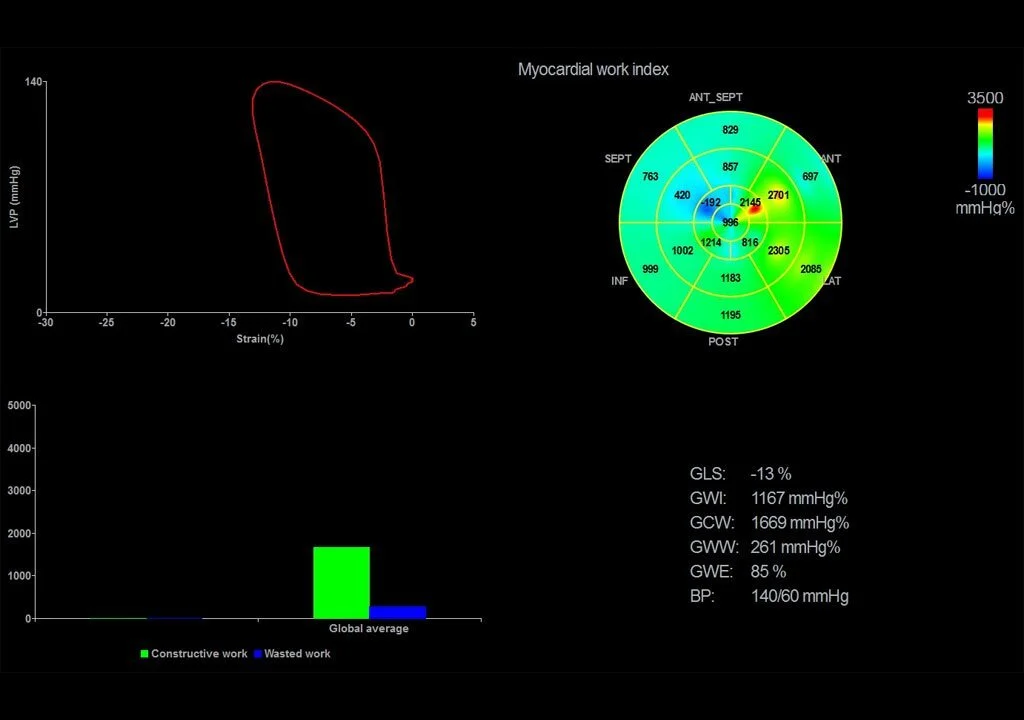

• Myocardial Work - модуль дополнительной качественной и количественной оценки глобальной и региональной сократительной функции миокарда левого желудочка, взаимосвязи систолической продольной деформации и давления
• IMT (Intima Media thickness) - технология автоматического определения и оконтуривания комплекса интима-медиа с расчетом его толщины
• 4D Strain and LV Mass - модуль расчета показателей деформации, скорости деформации и массы миокарда ЛЖ на основе данных 4D-исследования
• 4D LV Mass - модуль расчета массы миокарда ЛЖ на основе данных 4D-исследования
• 4D Auto AVQ - модуль автоматического выравнивания, сегментации и обсчета размеров кольца аортального клапана по объемным данным

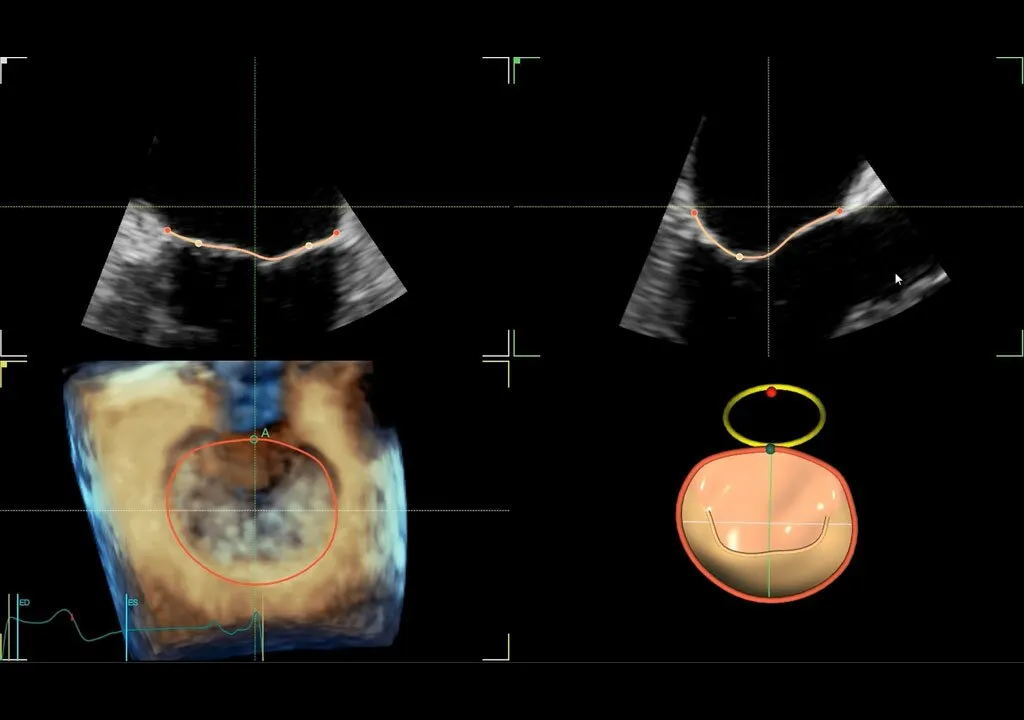

• 4D Auto MVQ - оценка митрального клапана(работает с объемными данными).
• 4D Auto RVQ - оценка объемов и фракции выброса правого желудочка (работает с объемными данными)
• Vascular Contrast - модуль для улучшения диагностической точности исследований сосудов и органов брюшной полости с использованием контрастных веществ (на датчиках 9L-D and C1-6-D)
• Advanced Contrast Low MI - модуль улучшенного контрастного исследования с низким механическим индексом(на датчиках M5Sc-D, 4V-D), вкл. в себя опцию Vascular Contrast
• HDLive - программная опция обработки и улучшенной визуализации объемных структур
• DICOM viewer - опция для записи изображений пациента в формате DICOM на внешние носители (USB, DVD) со встроенным просмотрщиком для их последующего просмотра на ПК
• View-X - программно-аппаратный модуль для передачи изображения в реальном времени с рентгенологической установки на экран прибора Vivid E95

• 4V-D - матричный датчик для объемной реконструкции сердца 1.5-4.0 МГц.

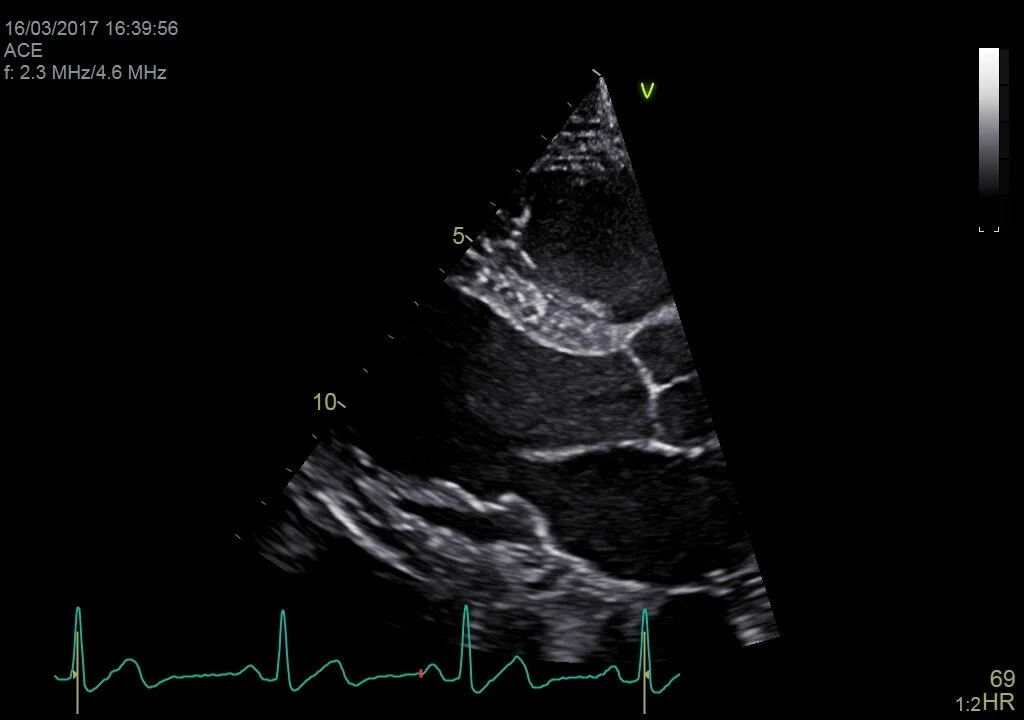

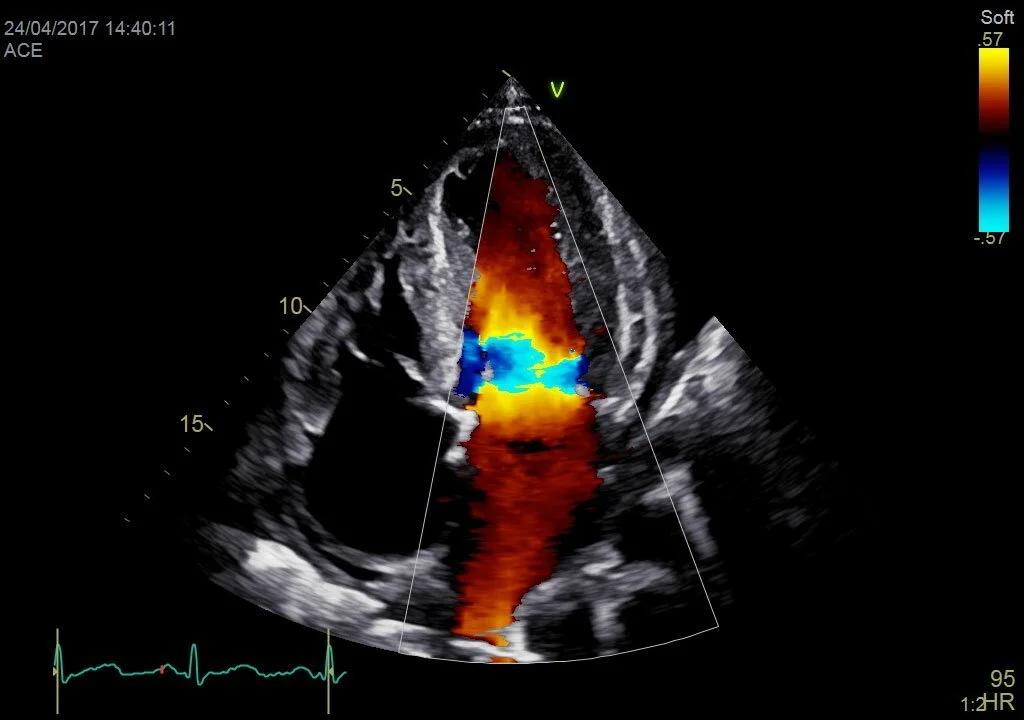

• M5Sc-D XDclear - матричный монокристальный секторный фазированный датчик 1.4-4.6 МГц. Клиническое применение: взрослая кардиология, транскраниальные исследования
• 6S-D - секторный фазированный датчик 2.4-8.0 МГц. Клиническое применение: детская кардиология
• 12S-D - секторный фазированный датчик 4.0-12.0 МГц. Клиническое применение: кардиология у новорожденных и детей, нейросонография
• 6VT-D 4D TEE - матричный мультиплановый чреспищеводный датчик 3.0-8.0 МГц для трехмерной визуализации сердца в реальном времени
• 6Tc - мультиплановый электронный взрослый чреспищеводный датчик 3.0-8.0 МГц. Клиническое применение: чреспищеводные исследования сердца у взрослых
• 9T - мультиплановый электронный детский чреспищеводный датчик 3.0-10.0 МГц. Клиническое применение: чреспищеводные исследования сердца у детей
• C1-6-D XDclear - монокристальный конвексный датчик 1.5-6.0 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология
• C2-9-D XDclear - монокристальный конвексный датчик 2.3-8.4 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология
• C3-10-D - монокристальный микроконвексный датчик 3.0-10.0 МГц. Клиническое применение: педиатрия, нейросонография, брюшная полость, урология, ангиология, скелетно-мышечная система
• IC5-9-D - внутриполостной микроконвексный датчик 3.3-8.6 МГц. Клиническое применение: акушерство и гинекология, урология
• 11L-D - линейный датчик 4.5-12.0 МГц. Клиническое применение: ангиология, поверхностно расположенные органы, педиатрия, скелетно-мышечная система
• 9L-D - линейный датчик 2.4-10.0 МГц. Клиническое применение: ангиология (глубокие сосуды), педиатрия, скелетно-мышечная система, поверхностно расположенные органы
• L8-18i-D - L-образный интраоперационный датчик 5.0 - 15.0 МГц. Клиническое применение: интраоперационные исследования, ангиология, поверхностно расположенные органы, скелетно-мышечная система
• P2D - карандашный допплеровский датчик 2.0 МГц.
• P6D - карандашный допплеровский датчик 6.3 МГц.

• Набор кабелей и коннекторов для соединения с внешним источником ЭКГ-сигнала
• Детский ЭКГ-кабель на 3 отведения DIN, IEC
• Набор детских ЭКГ-электродов на тканевой основе с присоединенными отведениями DIN, IEC (600 шт)
• Конвертер Multi-Link DIN на три отведения
• Защитное чехол для транспортировки и хранения аппарата
• Педальный программируемый управляющий комплекс с 3 кнопками
• Носитель цифровой информации, 32 Гб.
• Встраиваемый пишущий привод для DVD-дисков
• Внешний цифровой DVD-Recorder для записи потокового видео
• Аксессуары для стереоскопической объемной визуализации:
  • Набор анахромных стереоскопических очков (очки, клипса, футляр)
  • Анахромные стереоскопические очки
  • Клипса анахромных стереоскопических очков
  • Футляр анахромных стереоскопических очков
• 4D Polarvision - ПО и оборудование для объемной поляризованной стереоскопии:
  • Программное обеспечение для 4D Polarvision
  • Набор "Sony 3D Monitor kit": монитор Sony LMD-2451MT, настольная стойка для монитора, оптический изоляционный кабель, 3D очки
  • Оптический кабель для подключения 3D монитора Sony к УЗ-консоли (длина 10 м)
  • 3D Монитор Sony 24", адаптер питания в комплекте
  • Очки для 4D Polarvision
  • Клипса 4D Polarvision очков

• Цифровой черно-белый видео принтер Sony UP-D898.
• Цветной принтер Sony UP-D25MD.
• Цветной лазерный принтер HP Laserjet Pro 400.

Объединяя проверенную мощь и производительность линейки Vivid с инновационной программной платформой формирования луча cSound, новейшая система Vivid E95 выводит на новый уровень 4D визуализацию сердца, сводя к минимуму число неинформативных исследований и снижая затраты на медицинское обслуживание, делая передовые технологии будущего доступными уже сегодня.

Благодаря точной конфокальной визуализации (True Confocal Imaging) и адаптивному контрастному усилению (Adaptive Contrast Enhancement), а также инструментам количественного анализа и оптимизации рабочего процесса новинка позволяет получать больше информативных данных, чем традиционные УЗИ аппараты.

Система Vivid E95 на базе архитектуры cSound повышает качество медицинского обслуживания:

• Невообразимо подробное изображение структур сердца упрощает взаимодействие между сонографистами и кардиохирургами.
• Улучшенные показатели: качества изображений в ближнем поле; определения боковых стенок; согласованности изображений; глубины проникновения.

Непревзойденное качество визуализации в режимах 2D и 4D

УЗИ аппарат Vivid E95 дает возможность оперативно проводить сбор данных, пригодных для количественного анализа, — изображения имеют высокое контрастное и пространственное разрешение даже при обследовании технически сложных пациентов. Запатентованная технология датчиков XDclear и новая платформа cSound для формирования изображений позволяют фиксировать данные от каждого канала датчика, гарантируя непревзойденные результаты.

• Точная конфокальная визуализация (True Confocal Image) в режиме чреспищеводной ЭхоКГ обеспечивает равномерную фокусировку и оптимизирует контрастное разрешение в пределах всего поля обзора при высокой частоте кадров.
• Режим визуализации HDlive имитирует распространение и рассеяние света в тканях.
• Режим Triplane дает возможность видеть изображения, полученные в ходе одного сердечного цикла, одновременно в трех плоскостях с высоким временным и пространственным разрешением.
• Виртуальный Апекс — фазированные секторные датчики обеспечивают широкое поле обзора, улучшая изображение структур, расположенных по краям сектора.

Количественный анализ

Количественный анализ с помощью ультразвукового сканера Vivid E95 позволяет оценить состояние сердечно-сосудистой системы и определить подход к лечению.

• Automated Function Imaging (AFI) — автоматическая оценка регионарной сократимости миокарда левого желудочка с расчетом большой группы параметров.
• Протоколы AFI Stress позволяют получать стандартные апикальные проекции в двумерном режиме и рассчитывать регионарную и глобальную продольную деформацию миокарда на всех уровнях нагрузки.
• Функция 4D Strain рассчитывает значения глобальной и регионарной деформации миокарда на основе алгоритма пространственного спекл-трекинга. Результаты отображаются в виде диаграммы «бычий глаз».

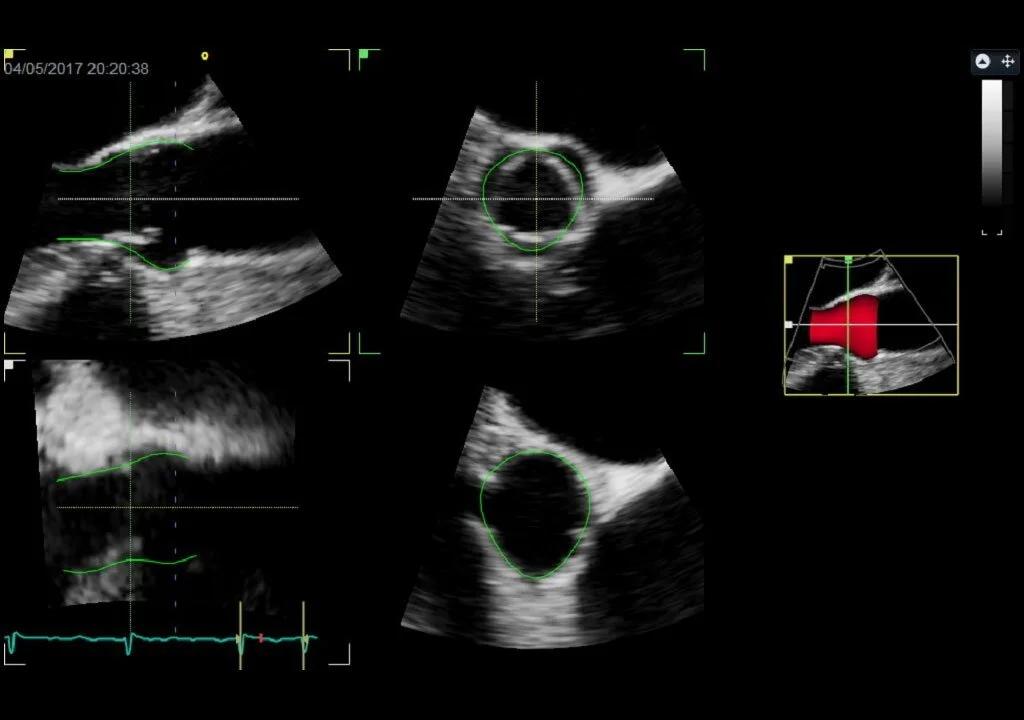

• Функция 4D Auto AVQ обеспечивает автоматическое выравнивание, сегментацию и расчет размеров кольца аортального клапана для определения размеров и ориентации протеза при транскатетерной имплантации аортального клапана (TAVI)/транскатетерной замене аортального клапана (TAVR).

Рабочий процесс и оптимизация исследований

Система Vivid E95 на базе технологии cSound оснащена интуитивно понятными инструментами, которые делают 4D визуализацию такой же простой, как и получение двумерных изображений. Формат DICOM адаптируется к выбранным параметрам разрешения и шкалы серого. Сенсорная панель работает как обычный планшет, — вы можете настроить ее в соответствии со своими предпочтениями. Функция Image Manager обеспечивает быстрый доступ к визуальным данным пациентов.

Чреспищеводная эхокардиография в 4D режиме

Чреспищеводная ЭхоКГ получает все большее распространение, а Вивид Е95 позволяет проводить ее в режиме 4D без потери производительности. Выполнение чреспищеводной ЭхоКГ на базе архитектуры cSound становится проще, быстрее и понятнее. Точные изображения сердца помогают эффективно оценивать его функции в процессе диагностики и выполнять хирургические вмешательства под контролем ультразвука в операционной.

• Многосрезовая визуализация в реальном времени или в режиме воспроизведения позволяет использовать массивы 4D данных для получения стандартных проекций по длинной и короткой оси.
• Лазерные линии улучшают восприятие глубины, показывая взаимосвязь объемных 4D изображений и двумерных срезов.
